Description

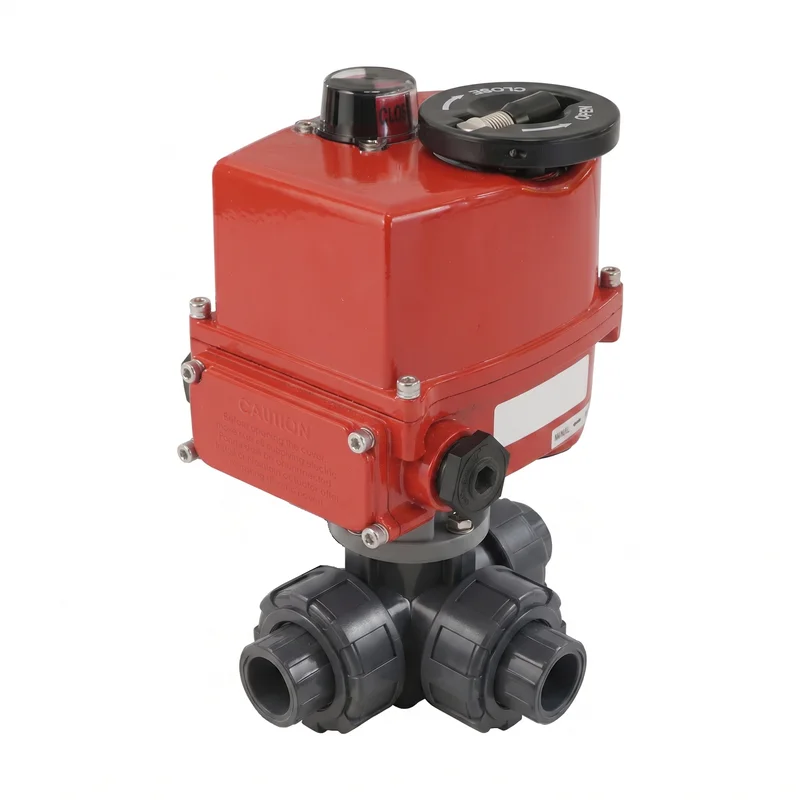

Deze modulerende elektrische actuator wordt aangeboden in combinatie met een 3-weg T-boring PVC kogelkraan. De klep heeft G 1/2 inch binnendraadaansluitingen. Dit is BSPP (British Standard Pipe Parallel). De klep heeft een boring van 14 mm, met een Kv-waarde van 3,5 m3/h (Cv = 4,05 gpm). Kv drukt de doorstroomsnelheid van water uit in m3/h bij een drukverlies van één bar. De klep kan een druk van maximaal 10 bar bij 20°C (145 psi bij 68°F) aan. Hij is geschikt voor temperaturen van 0 tot 60°C (32 tot 140°F). De klep is geschikt voor toepassingen met verontreinigd water of corrosieve media, zoals chloride-oplossingen (zeewater of zwembaden). De klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM.
De actuator kan de klep draaien van 0-90 graden met een bedrijfskoppel van 40 Nm (hoger breekoppel, zie de handleiding) in een tijd van 13 seconden. Hij vereist een voedingsspanning van 24 V AC/DC, heeft een S2 kortdurend bedrijf (10 min – zie handleiding), en wordt geleverd met een visuele positioneringsindicator bovenop de eenheid om de klepstand duidelijk te zien. Als modulerende actuator is hij uitgerust met een digitaal positioneringssysteem (DPS), wat betekent dat hij de klep overal tussen 0-90 graden kan positioneren. Er is een stuursignaal van 4-20 mA (en 0-10V, 2-10V) nodig voor positionering. Met de duurzame polyamide (PA) behuizing van de actuator geeft dit de eenheid een bescherming van IP67 voor een omgevingstemperatuur van -10°C tot 50°C (14°F tot 122°F).
