Description

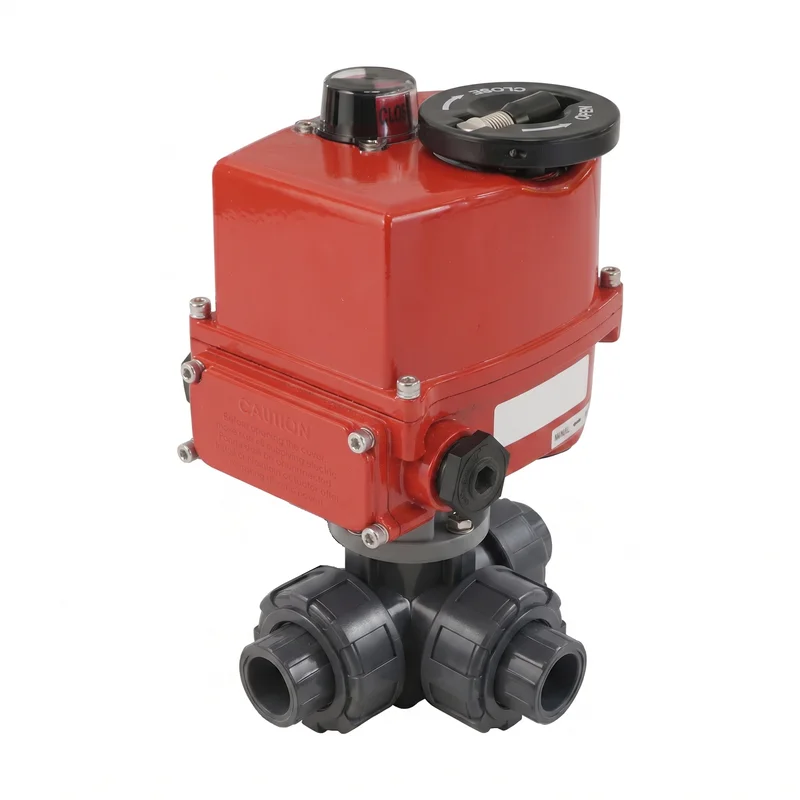

Deze modulerende elektrische actuator wordt aangeboden in combinatie met een 3-weg T-boring PVC kogelkraan. De kraan heeft 50 mm lijmmof aansluitingen met een true union bouwvorm. De kraan heeft een boring van 38 mm, met een Kv-waarde van 47 m3/h (Cv = 54,33 gpm). Kv drukt de volumestroom van water uit in m3/h bij een drukverlies van één bar. De kraan kan een druk van maximaal 10 bar bij 20°C (145 psi bij 68°F) weerstaan. Hij is geschikt voor temperaturen van 0 tot 60°C (32 tot 140°F). De kraan is geschikt voor toepassingen met vervuild water of corrosieve media, zoals chloride-oplossingen (zeewater of zwembaden). De klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM.
De actuator kan de kraan van 0-90 graden draaien met een bedrijfskoppel van 40 Nm (hoger loskoppel, zie de handleiding) in 13 seconden. Er is een voedingsspanning van 24 V AC/DC vereist, hij heeft een S2 kortdurende bedrijfscyclus (10 min – zie handleiding) en wordt geleverd met een visuele positie-indicator bovenop het apparaat om de klepstand duidelijk te zien. Als modulerende actuator is hij uitgerust met een digitaal positioneringssysteem (DPS), wat betekent dat hij de klep overal tussen 0-90 graden kan positioneren. Er is een stuursignaal van 4-20 mA (en 0-10V, 2-10V) vereist voor positionering. Met de duurzame polyamide (PA) behuizing van de actuator biedt het apparaat een bescherming van IP67 bij een omgevingstemperatuur van -10°C tot 50°C (14°F tot 122°F).
